GTH125 Gaston I-beam gående pneumatisk talje

GTH125 Gaston I-beam gående pneumatisk talje er et høyytelses, høypålitelig pneumatisk håndteringsutstyr spesielt designet for industri- og konstruksjonsfelt. Med sin unike I-beam walking-design kan denne pneumatiske taljen enkelt oppnå stabil og jevn gang på ulike I-beam-baner, noe som forbedrer arbeidseffektiviteten og sikkerheten betraktelig.
Produktfunksjonene er som følger:
Effektiv håndtering: GTH125 pneumatisk talje tar i bruk avansert pneumatisk teknologi for å gi sterk løftekraft og stabil ganghastighet, og kan raskt og nøyaktig utføre ulike tunge gjenstandshåndteringsoppgaver.
Stabil og pålitelig: I-beam-walking-designen sikrer stabiliteten til taljen på banen og kan opprettholde jevn drift selv i komplekse eller ujevne arbeidsmiljøer, og reduserer sikkerhetsrisikoer forårsaket av risting av utstyr.
Enkel å betjene: Utstyrt med et intuitivt og brukervennlig kontrollsystem, kan operatører enkelt forstå driftsstatusen til utstyret og oppnå presis kontroll. Samtidig har utstyret også en overbelastningsbeskyttelsesfunksjon for å sikre at det automatisk slutter å gå når lastområdet overskrides for å forhindre ulykker.

Få et tilbud

Detaljerte parametere

Ytelsesegenskaper for luftheiser

Lufttrykk (PSI)	Lufttrykk (Mpa)	Maksimal kraft (HP)	Fri fart (rpm)	Hastighet ved maksimal kraft (rpm)	Moment ved maksimal effekt (NM)	Gassforbruk ved maksimal effekt (m²/min)	Stopp dreiemoment og start moment (NM)
40	0.28	45 %	80 %	30 %	37,50 %	45 %	45 %
50	0.35	56 %	84 %	44 %	52,40 %	56 %	56 %
60	0.4	67 %	88 %	58 %	65,90 %	67 %	67 %
70	0.48	78 %	92 %	72 %	78,30 %	78 %	78 %
80	0.55	89 %	96 %	86 %	89,60 %	89 %	89 %
90	0.63	100 %	100 %	100 %	100 %	100 %	100 %
100	0.7	110 %	104 %	114 %	109,60 %	110 %	110 %

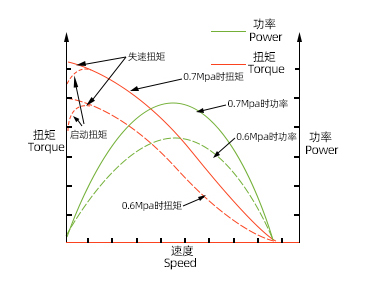

Figuren viser typiske pneumatiske motormoment- og effektkurver under to forskjellige lufttrykk. Hastighetsmomentet og kraften til motoren avtar når lufttrykket synker.	Figuren viser dreiemoment- og hastighetskurvene til motoren under to forskjellige lufttrykk. Hastigheten og dreiemomentet til motoren avtar når lufttrykket synker. Dreiemomentet avtar betraktelig, mens motorhastigheten avtar noe ettersom trykket avtar.

Ytelseskurvegraf

Teknisk datablad

Mold	Enhet	GTH125-1		CTH250-1		GTH500-1		GTH1T-2		GTH2T-2		GTH3T-3
Lufttrykk	Mpa	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6
Laste	(KG)	125		250		500		1000		2000		3000
ENntall kjeder	rot	1		1		1		2		2		3
Motorens utgangseffekt	(KW)	0.6	1	0.6	1	0.6	1	0.6	1	0.6	1	0.6	1
Løftehøyde	(M)	Standardhøyden er 3 meter
Løftehastighet for full last	(m/min)	18	20	12	15	7	10	4	6	2.1	4.5	1.8	2.3
Løftehastighet uten last	(m/min)	30	35	25	30	17	20	7	9	5	5.5	4	5
Full last nedstigningshastighet	(m/min)	27	36	13	15	16	17	10	11	5	6	5	6
Fullast gassforbruk - økt	(m³/min)	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2
Fullast gassforbruk - ned	(m³/min)	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5
Kjedestørrelse	(mm)	6,3*19		6,3*19		6,3*19		6,3*19		7*21		6,3*19
Kjedevekt	KG/meter	0.9		0.9		0.9		0.9		1.0		0.9
Standard vekt (3m løftehøyde)	(KG)	22		22		24		27		38		48
Kontroller luftrørlengde	(M)	Standard lengde er 3 meter
Fulllaststøy - økt	(dB)	73	77	74	78	75	78	77	80	80	82	80	82
Fulllaststøy - ned	(dB)	80	83	80	83	84	86	85	88	85	88	85	88
Trachea-kobling	(i)	3/8NPT		3/8NPT		3/8NPT		3/8NPT		3/8NPT		3/8NPT
Luftrørstørrelse (indre diameter)	(mm)	10		10		12		12		12		12


Dimensjoner	Pneumatisk talje med vognmål

Dimensjoner

Modell	Enhet	GTH125-1	GTH250-1	GTH500-1	GTH1T-1	GTH2T-2	GTH3T-3
EN	mm	616	616	616	616	635	616
B	mm	310	310	310	310	315	310
C	mm	128.6	128.6	128.6	128.6	146	128.6
D	mm	181.4	181.4	181.4	181.4	185	181.4
E	mm	145.5	145.5	145.5	145.5	140	145.5
F	mm	258	258	258	258	150	258
G	mm	105.5	105.5	105.5	105.5	295	105.5
J	mm	55.5	55.5	55.5	55.5	65	55.5
K	mm	23.5	23.5	23.5	23.5	26	23.5
H1	mm	460	460	460	460	500	460
H2	mm	260	260	260	260	165	260
φd	mm	35	35	35	35	48	35
N	mm	32	32	32	32	33	32

Pneumatisk talje	GTH125-1	GTH250-1	GTH500-1	GTH1T-1	GTH2T-2
Vandrende bil	QDC-125	QDC-125	QDC-125	QDC-125	QDC-2
A	315	315	315	315	325
B	111	111	111	111	125
b Løpesporbreddeområde	80-115	80-115	80-115	80-115	80-120
bm	168	168	168	168	168
C	205	205	205	205	218
D	90	90	90	90	110
E	240	240	240	240	240
F	71	71	71	71	71
G	120	120	120	120	120
H Minimum klaring	550	550	550	550	565
J	50	50	50	50	93
K	23.5	23.5	23.5	23.5	26
L	128.6	128.6	128.6	128.6	146
M	180	180	180	180	185
N	889	889	889	889	33
P	174	174	174	174	140
Φ	38	38	38	38	48
