The Hidden Powerhouse: Discovering the World of Positive Displacement Pneumatic Motors

I. INNLEDNING

EN. krok: Kraften til trykkluft

I verden av industriell automatisering og spesialisert maskineri tar brølet fra en kraftig motor eller brummen til en elektrisk motor ofte midtstadiet. Likevel, stille og effektivt, har en annen styrke vært i spill i flere tiår, og tilbyr unike fordeler der konvensjonelle strømkilder kommer til kort: kraften til trykkluft. Denne usynlige, men likevel potente, medium driver en klasse av enheter kjent som pneumatiske motorer, og fungerer som de usungne heltene i utallige applikasjoner.

B. Hva er Positiv forskyvning pneumatiske motorer ?

A Positiv forskyvning pneumatisk motor er en mekanisk enhet som konverterer energien fra trykkluft til mekanisk roterende bevegelse. I motsetning til luftmotorer i turbinstil som er avhengige av den dynamiske luftstrømmen over kniver, fungerer positive forskyvningsmotorer på et volumetrisk prinsipp. De feller et fast volum av trykkluft, lar det utvide seg og deretter uttømme det ved å bruke den resulterende trykkdifferensialet for å skape kontinuerlig roterende bevegelse. Denne grunnleggende forskjellen gir dem tydelige egenskaper og fordeler, spesielt i krevende miljøer.

C. Kort historie og evolusjon

Konseptet med å bruke trykkluft for kraft stammer fra århundrer, med tidlige applikasjoner innen gruvedrift og tunneling. Utviklingen av praktiske pneumatiske motorer fikk trekkraft på 1800 -tallet, drevet av behovet for tryggere og mer robuste kraftkilder under farlige forhold der gnister fra elektriske motorer utgjorde en betydelig risiko. Over tid utviklet design seg fra enkle stempeldrevne mekanismer til mer sofistikerte ving og girmotorer, og tilbyr hver spesifikke ytelsesprofiler som er egnet for en utvidet rekke industrielle og spesialiserte applikasjoner.

D. Viktighet og vanlige applikasjonsoversikt

Positive forskyvning pneumatiske motorer er uunnværlige i bransjer der sikkerhet, holdbarhet og presis kontroll er avgjørende. De er ofte funnet å drive håndverktøy i produksjon, høst i materialhåndtering, miksere i kjemiske anlegg og spesialisert utstyr i medisinske og matforedlingsanlegg. Deres iboende sikkerhet i eksplosive atmosfærer og deres evne til å stoppe uten skader, gjør dem til et foretrukket valg i mange utfordrende operasjonelle omgivelser.

E. Artikkelomfang og hva leseren vil lære

Denne artikkelen vil fordype seg i de grunnleggende prinsippene som regulerer positive forskyvning pneumatiske motorer, utforske deres forskjellige typer, fremhever deres viktigste fordeler og begrensninger og detaljerte deres forskjellige anvendelser. Vi vil også dekke viktige seleksjonskriterier og vedlikeholdspraksis, og konkludere med en titt på fremtidige trender i denne viktige teknologien.

Ii. Grunnleggende om pneumatisk motorisk drift

A. trykkluft som energikilde

1. Egenskaper for trykkluft relevant for motorer: Komprimert luft fungerer som arbeidsvæsken, og lagrer potensiell energi som omdannes til kinetisk energi. Dens viktigste egenskaper for motorisk drift inkluderer dens komprimerbarhet (muliggjør energilagring), dens evne til å utvide (drive motoren) og dens relativt lave viskositet (lette flyt).
2. Roll av lufttrykk og strømning: Ytelsen til en pneumatisk motor er direkte avhengig av det medfølgende lufttrykk og strømningshastighet. Trykk dikterer kraften som er tilgjengelig for å drive motoren, mens strømningshastigheten (volumet per enhetstid) bestemmer motorens hastighet. Høyere trykk fører generelt til høyere dreiemoment, og høyere strømning fører til høyere hastighet.

B. Positiv forskyvningsprinsipp forklart

1. Hvordan et fast volum av luft blir fanget og utvidet: Kjernen i positiv forskyvning ligger i motorens design, som skaper forseglede kamre. Trykkluft kommer inn i disse kamrene, skyver et bevegelig element (som en ving eller stempel). Når elementet beveger seg, øker volumet på kammeret, slik at luften kan utvide og overføre energien. Når luften har gjort arbeidet sitt, er den utmattet, og syklusen gjentar seg. Denne "positive forskyvningen" sikrer at et spesifikt luftvolum brukes i hver syklus, og gir forutsigbar og kontrollert bevegelse.
2. Sammenligning med andre motoriske typer (f.eks. Turbiner - kort): I motsetning til pneumatiske turbiner, som bruker den kontinuerlige luftstrømmen for å snurre en rotor (ligner på en vindmølle), er positive forskyvningsmotorer avhengige av diskrete volum av luft som virker på bevegelige deler. Dette gjør dem generelt mer effektive i lavere hastigheter og er i stand til høyere startmoment sammenlignet med turbiner av lignende størrelse.

C. Nøkkelkomponenter (Generelt)

Mens spesifikke design varierer, deler mest positive forskyvning pneumatiske motorer vanlige viktige komponenter:

1. Rotor/skaft: Den sentrale roterende komponenten som konverterer den lineære kraften fra den ekspanderende luften til rotasjonsbevegelse, og leverer kraft til utgangen.
2. Bolig: Det ytre foringsrør som omslutter alle interne komponenter, gir strukturell integritet og inneholder trykkluften.
3. Innløp/eksosporter: Åpninger som trykkluft kommer inn i motoren og brukt luft blir utvist.
4. Tetningselementer: Komponenter som O-ringer, pakninger og presis maskinering som forhindrer luftlekkasje mellom kamre og sikrer effektiv drift.

Iii. Typer positive forskyvning pneumatiske motorer

Positive forskyvning pneumatiske motorer kommer i flere konfigurasjoner, som hver er egnet for forskjellige applikasjoner basert på deres unike driftsegenskaper.

A. Van Motors

1. Beskrivelse og konstruksjon: Vannmotorer består av en sylindrisk rotor montert eksentrisk i et større sylindrisk hus. Rektangulære skovler er montert i radielle spor i rotoren.
2. Hvordan de fungerer: Når trykkluft kommer inn i motoren, skyver den mot skovlene, og tvinger dem utover mot boligveggen på grunn av sentrifugalkraft. Luften utvides deretter i de halvmåneformede kamrene som er dannet mellom rotoren, skovlene og huset, noe som får rotoren til å vri. Når rotoren snur, glir skovlene tilbake i sporene sine, og den brukte luften er utmattet.
3. Fordeler: Vannsmotorer er kompakte, tilbyr godt startmoment, er lett reversible ved å endre luftstrømningsretningen og kan fungere i relativt høye hastigheter.
4. Ulemper: De er utsatt for å ha på skovlene og huset på grunn av friksjon, og luftlekkasje kan oppstå hvis selene brytes ned, noe som fører til redusert effektivitet.
5. Vanlige applikasjoner: Mye brukt i håndverktøy som kverner, øvelser, skrutrekkere og påvirkningsnøkler på grunn av deres kompakte størrelse og høye kraft-til-vekt-forhold.

B. Stempelmotorer

Stempelmotorer er generelt mer robuste og gir høyere dreiemoment i lavere hastigheter.

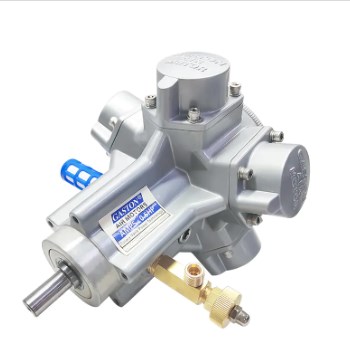

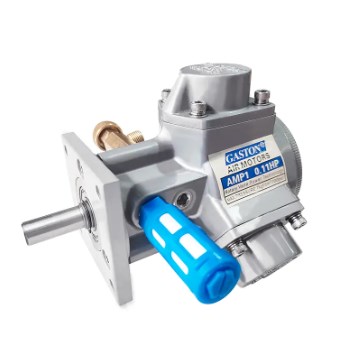

1. Radiale stempelmotorer:
   1. Beskrivelse og konstruksjon: Disse motorene har flere stempler (vanligvis 3 til 6 eller flere) anordnet radialt rundt en sentral veivaksel.
   2. Hvordan de fungerer: Komprimert luft rettes sekvensielt til hvert stempel, og tvinger det utover. Denne lineære bevegelsen omdannes til roterende bevegelse av veivakselen, lik en forbrenningsmotor.
   3. Fordeler: Radiale stempelmotorer er kjent for sin høye momentutgang, utmerket ytelse med lav hastighet og robust konstruksjon. De er veldig holdbare og takler tunge belastninger.
   4. Ulemper: De har en tendens til å være større og tyngre enn vingmotorer for en gitt effekt og er generelt mer kompliserte i design.
   5. Vanlige applikasjoner: Ideell for applikasjoner som krever høyt dreiemoment og presis kontroll i lavere hastigheter, for eksempel heiser, vinsjer, miksere og store industrielle maskiner.
2. Aksialstempelmotorer (mindre vanlig for pneumatisk):
   1. Kort beskrivelse: Selv om det er mer utbredt i hydrauliske systemer, eksisterer aksiale stempeldesign for pneumatiske motorer, men er mindre vanlige. De involverer typisk stempler anordnet parallelt med drivakselen, og virker på en svineplate eller vinglingsplate for å generere roterende bevegelse.

C. girmotorer

1. Beskrivelse og konstruksjon: Pneumatiske girmotorer består vanligvis av to meshing gir (eksterne eller interne) omsluttet i et hus.
2. Hvordan de fungerer: Trykkluft kommer inn i motoren og er fanget i lommene mellom girtennene og huset. Når tannhjulene roterer, føres luften rundt og frigjøres deretter gjennom eksosporten. Den kontinuerlige luftstrømmen inn og ut av disse lommene skaper rotasjonskraften.
3. Fordeler: Girmotorer er enkle i design, veldig robust og generelt godt egnet for høyhastighetsapplikasjoner. De er mindre utsatt for slitasje enn vingmotorer under noen forhold.
4. Ulemper: De tilbyr vanligvis lavere startmoment sammenlignet med ving eller stempelmotorer og kan være mindre effektive i veldig lave hastigheter.
5. Vanlige applikasjoner: Brukes i applikasjoner som krever jevn hastighet og moderat dreiemoment, for eksempel transportørstasjoner, små pumper og noe blandingsutstyr.

D. Membranmotorer (mindre vanlig som roterende, mer for lineær aktivering)

Mens de først og fremst brukes til lineær aktivering (f.eks. I ventiler eller pumper), eksisterer det noen roterende membranmotorer. De bruker avbøyningen av en fleksibel membran for å drive en mekanisme som oversetter lineær bevegelse til roterende bevegelse. Disse er mindre vanlige som primære roterende kraftkilder, men eksemplifiserer det positive forskyvningsprinsippet.

IV. Sentrale egenskaper og fordeler

Positive forskyvning pneumatiske motorer tilbyr flere overbevisende fordeler som gjør dem til det foretrukne valget i spesifikke industrielle sammenhenger.

A. Sikkerhet i farlige miljøer

1. Ikke-sparking-operasjon: I motsetning til elektriske motorer, bruker ikke pneumatiske motorer strøm og genererer derfor ikke gnister under drift. Dette er en kritisk sikkerhetsfunksjon i miljøer som inneholder brennbare gasser, damper eller støv.
2. Eksplosjonssikker natur: Deres iboende design gjør dem iboende trygge for bruk i eksplosive atmosfærer (klassifisert som ATEX -soner eller tilsvarende), noe som reduserer risikoen for tenning betydelig.

B. Høy kraft-til-vekt-forhold

Pneumatiske motorer kan levere betydelig kraft i forhold til størrelse og vekt, noe som gjør dem ideelle for bærbare verktøy og applikasjoner der plass og vekt er kritiske hensyn.

C. Øyeblikkelig start, stopp og reversering

De kan starte, stoppe og snu retning nesten øyeblikkelig bare ved å kontrollere luftforsyningen. Denne raske responsen er avgjørende for applikasjoner som krever raske og presise bevegelser.

D. Variabel hastighet og momentkontroll

1. Enkel gass av luftforsyningen: Hastigheten og dreiemomentet til en pneumatisk motor kan enkelt kontrolleres ved å regulere det innkommende lufttrykket og strømmen. Dette kan oppnås med enkle ventiler, og tilbyr fleksibel og intuitiv drift.

E. Overbelastningsbeskyttelse (Stalling uten skade)

En betydelig fordel er deres evne til å stoppe under overbelastningsforhold uten å få skade. Når belastningen overstiger motorens momentkapasitet, stopper den ganske enkelt. Når overbelastningen er fjernet, kan den gjenoppta driften uten å kreve tilbakestilling eller reparasjon, i motsetning til elektriske motorer som kan overopphetes og brenne ut.

F. Holdbarhet og robusthet

1. Toleranse for tøffe miljøer (støv, varme, fuktighet): Pneumatiske motorer er iboende robuste og tåler tøffe driftsforhold, inkludert høye temperaturer, støvete miljøer og høy luftfuktighet, som kan kompromittere elektriske motorer.

G. Kul drift (luftutvidelse kjøler motoren)

Når trykkluften utvides i motoren, forårsaker den en kjøleeffekt. Dette betyr at pneumatiske motorer generelt kjøres kjøligere enn elektriske motorer, noe som reduserer risikoen for å overopphetes og forlenge levetiden, spesielt i kontinuerlig drift.

V. Ulemper og begrensninger

Til tross for deres mange fordeler, kommer også positive forskyvningspneumatiske motorer med visse begrensninger som må vurderes.

A. Energieffektivitet

1. Lavere effektivitet sammenlignet med elektriske motorer: Generelt er pneumatiske motorer mindre energieffektive enn sine elektriske kolleger. Prosessen med å komprimere luft bruker en betydelig mengde energi, og det er iboende tap i motorens drift.
2. Høyt komprimert luftforbruk: For å levere strøm krever disse motorene en kontinuerlig og betydelig tilførsel av trykkluft, noe som kan være kostbart å generere og vedlikeholde.

B. Støynivåer

Pneumatiske motorer kan være ganske støyende under drift, først og fremst på grunn av den raske eksosen av trykkluft. Lyddemper og lyddemper er ofte pålagt å dempe dette problemet, spesielt i innemiljøer.

C. Luftkvalitetskrav

1. Behov for filtrert og smurt luft: For optimal ytelse og lang levetid krever pneumatiske motorer ren, tørr og ofte smurt trykkluft. Forurensninger som fuktighet, skitt og olje kan forårsake slitasje, korrosjon og blokkeringer.
2. Effekt av forurensninger: Dårlig luftkvalitet fører til økt vedlikehold, redusert effektivitet og for tidlig svikt i motoriske komponenter.

D. Eksosluftshåndtering

1. Potensial for støy og oljetåke: Den utmattede luften kan være høy, og hvis luftforsyningen er smurt, kan du frigjøre en oljetåke i miljøet, som kan kreve ventilasjons- eller innsamlingssystemer.

E. Kostnad for komprimert luftinfrastruktur

Implementering av et pneumatisk system krever en investering i luftkompressorer, tørketrommel, filtre, regulatorer og distribusjonsrør, noe som kan være en betydelig forhånd og løpende kostnad.

Vi. Bruksområder av positive forskyvning pneumatiske motorer

Den unike kombinasjonen av sikkerhet, kraft og kontroll som tilbys av positive forskyvningspneumatiske motorer gjør dem uunnværlige i et bredt spekter av bransjer og applikasjoner.

A. Industrielle verktøy

De er arbeidshestene til mange workshops og samlebånd, og driver:

• Kverner: For fjerning og etterbehandling.
• Øvelser: For presist hull kjedelig.
• Konsekvensnøkler: For høy-dreiemessig festing og løsne.
• Skrutrekkere: For monteringsoppgaver som krever kontrollert dreiemoment.

B. Materialhåndtering

Deres robuste natur og evne til å håndtere tunge belastninger gjør dem ideelle for:

• Heist: For å løfte og senke tunge gjenstander trygt.
• Vinsjer: For å trekke og plassere belastninger.
• Transportører: For å kjøre materialtransportsystemer.

C. Blanding og agitasjon

Den ikke-sparkende egenskapen er avgjørende i miljøer med brennbare materialer:

• Malmiksere: Sikre ensartet konsistens uten tenningsrisiko.
• Kjemiske agitatorer: Omrøring av etsende eller flyktige stoffer trygt.

D. Mat- og drikkeindustri

Deres evne til å motstå nedvasking og operere under sterile forhold er høyt verdsatt:

• Washdown -evner: Motorer designet for å motstå vann- og rengjøringsmidler.
• Sterile miljøer: Brukes i prosessering og emballasje der hygiene er avgjørende.

E. gruvedrift og konstruksjon

Deres holdbarhet og motstand mot tøffe forhold er viktige:

• Robusthet under tøffe forhold: Opererer pålitelig i støvete, våte og robuste miljøer.

F. Medisinsk og farmasøytisk

De ikke-magnetiske egenskapene og sikkerheten er kritiske for sensitive bruksområder:

• Sterilisering: Kan steriliseres for bruk i medisinsk utstyr.
• Ikke-magnetiske egenskaper: Trygt for bruk i nærheten av MR -maskiner og annet sensitivt elektronisk utstyr.

G. Bilindustri

Fra monteringslinjer til reparasjonsbutikker brukes de til forskjellige oppgaver som krever pålitelig strøm og kontroll.

Vii. Utvelgelseskriterier for pneumatiske motorer

Å velge riktig pneumatisk motor innebærer å evaluere flere viktige faktorer for å sikre optimal ytelse og lang levetid for en gitt applikasjon.

Kriterium	Beskrivelse
Krav til strøm og dreiemoment	Bestem nødvendig utgangseffekt og dreiemoment for applikasjonen. Dette vil diktere motorens størrelse og type (f.eks. Ving for høyere hastighet, stempel for høyere dreiemoment).
Hastighetsområde	Vurder den nødvendige driftshastigheten og om variabel hastighetskontroll er nødvendig.
Luftforbruk	Evaluer motorens luftforbrukshastighet (CFM eller L/MIN) for å sikre at den stemmer overens med den tilgjengelige komprimerte luftforsyningskapasiteten. Høyt forbruk kan føre til økte driftskostnader.
Driftstrykk	Match motorens nominelle driftstrykk til det tilgjengelige systemtrykket.
Størrelse og vektbegrensninger	Redegjør for motorens fysiske dimensjoner og vekt, spesielt for bærbare verktøy eller plassbegrensede installasjoner.
Miljøforhold	Vurder driftsmiljøet for faktorer som temperatur, fuktighet, støv og tilstedeværelse av farlige materialer, og velger en motor designet for å motstå disse forholdene.
Reversibilitetsbehov	Bestem om applikasjonen krever at motoren fungerer i både urviseren og mot klokken. De fleste Vane- og stempelmotorer er lett reversible.
Vedlikehold og brukbarhet	Tenk på enkel vedlikehold, tilgjengeligheten av reservedeler og den forventede levetiden til motoren.

Viii. Vedlikehold og feilsøking

Riktig vedlikehold er avgjørende for å sikre langsiktig pålitelighet og effektivitet av positiv forskyvning pneumatiske motorer.

A. Regelmessig smøring

De fleste pneumatiske motorer krever smøring, ofte gjennom en smøremontering som tilfører en fin tåke med olje til trykkluften. Regelmessige kontroller og påfyll av smøremaskinen er avgjørende.

B. Luftfiltrering og regulering

Forsikre deg om at trykklufttilførselen er riktig filtrert for å fjerne forurensninger (skitt, rust, fuktighet) og regulert til riktig driftstrykk. Filtre skal rengjøres eller erstattes regelmessig.

C. Inspeksjon for slitasje

Inspiser periodisk motoren for tegn på slitasje på komponenter som skovler, stempler, lagre og tetninger. Ta opp problemer raskt for å forhindre ytterligere skade.

D. Vanlige problemer og løsninger

• Tap av kraft: Kan skyldes utilstrekkelig lufttrykk/strømning, slitte indre komponenter (f.eks. Veger, tetninger) eller tilstoppede luftfilter.
• Overdreven luftforbruk: Indikerer ofte intern luftlekkasje på grunn av slitte tetninger eller skadede komponenter.
• Overoppheting: Selv om det er sjelden, kan du oppstå hvis motoren kontinuerlig er overbelastet eller hvis smøring er utilstrekkelig.
• Støy: Kan indikere slitte lagre, feiljusterte komponenter eller bare behovet for en mer effektiv lyddemper.

Ix. Fremtidige trender og konklusjon

A. Fremskritt i effektivitet og materialer

Pågående forskning fokuserer på å forbedre energieffektiviteten til pneumatiske motorer gjennom avanserte design, bedre tetningsteknologier og bruk av nye materialer med lite friksjon. Dette tar sikte på å redusere trykkluftforbruket og gjøre dem mer konkurransedyktige med elektriske motorer i et bredere spekter av applikasjoner.

B. Integrering med kontrollsystemer

Moderne pneumatiske motorer blir i økende grad integrert med sofistikerte kontrollsystemer, inkludert proporsjonale ventiler og sensorer, noe som gir mer presis hastighet, dreiemoment og posisjonskontroll. Dette forbedrer deres allsidighet i automatiserte prosesser.

C. Fortsatt relevans i nisjeapplikasjoner

Til tross for økningen av elektriske stasjoner, vil positive forskyvning pneumatiske motorer fortsette å holde et viktig sted i nisjeapplikasjoner der deres iboende sikkerhet, robusthet og evne til å operere i tøffe eller farlige miljøer forblir uten sidestykke.

D. Sammendrag av viktige fordeler og deres varige verdi

Oppsummert tilbyr positive forskyvning pneumatiske motorer en unik blanding av sikkerhet, krafttetthet, øyeblikkelig kontroll og holdbarhet. Deres evne til å operere uten gnister, tåle tøffe forhold og stall uten skader gjør dem uunnværlige verktøy i bransjer som spenner fra produksjon og konstruksjon til medisinsk og matforedling.

E. Endelige tanker om rollen som pneumatiske motorer i moderne industri

Selv om det kanskje ikke er så universelt synlig som elektriske motorer, er pneumatiske motorer med positiv forskyvning et vitnesbyrd om ingeniørfag. De fortsetter å være en pålitelig, kraftig og sikker løsning for kritiske oppgaver, og beviser at den enkle, men effektive kraften til trykkluft fortsatt er en hjørnestein i moderne industriell evne. Etter hvert som teknologien går, vil disse motorene sannsynligvis fortsette å utvikle seg, og bli enda mer effektive og integrert, og sikre deres varige rolle i et mangfoldig og krevende industrilandskap.
