HQ 50 Tons pneumatisk talje

50 tonns pneumatisk talje for gruvedrift, arbeidstrykk: 0,63Mpa, antall kjeder: 4, motorutgangseffekt: 6,3KW, standard løftehøyde er 3 meter, og løfteslaget kan tilpasses for å forlenges. Løftehastighet for full last: 0,7M/MIN, kjedestørrelse: 22*66MM. Gaston pneumatisk talje har 6 patenter, som hver er en fordel med vår pneumatiske taljedesign; overbelastningsclutch, taljen sklir automatisk og slutter å løfte når nominell vekt er nådd; overflaten av hovedkomponentene til den pneumatiske motoren er behandlet med anti-rustbehandling, noe som ikke er lett å forårsake rust på hovedkomponentene til den pneumatiske motoren og få motoren til å sette seg fast og ikke rotere; skallet er støpt med høyfast materiale med stor bæreevne; luftreguleringsventilen er designet med en kanal med stor diameter, og det store nok ventilasjonsvolumet sikrer løfteeffektiviteten til den pneumatiske heisen; Bremseenheten har en intern spline-anti-skli-design for å sikre at den pneumatiske heisebremseklossen ikke vil føre til at heisekjedet automatisk sklir ned på grunn av glidning; de øvre og nedre krokene er laget av smiteknologi, og krokene er herdet og varmebehandlet for å øke seigheten til krokene, noe som gjør dem ikke lette å ha på seg og holdbare; retardasjonsdelen vedtar en lukket design, og interiøret kan garanteres å være oljefritt i lang tid, og den interne kanaldesignen til kortenheten kan redusere varmen som genereres av friksjonen til reduksjonen. Den største fordelen er at den reduserer støyen som genereres av eksosen fra den pneumatiske motoren.

Få et tilbud

Detaljerte parametere

Lufttrykk (PSI)	Lufttrykk (Mpa)	Maksimal kraft (HP)	Fri fart (rpm)	Hastighet ved maksimal kraft (rpm)	Moment ved maksimal effekt (N M)	Gassforbruk ved maksimal effekt (m³/mi)	Stopp dreiemoment og start moment (NM)
40	0.28	45 %	80 %	30 %	37,50 %	45 %	45 %
50	0.35	56 %	84 %	44 %	52,40 %	56 %	56 %
60	0.4	67 %	88 %	58 %	65,90 %	67 %	67 %
70	0.48	78 %	92 %	72 %	78,30 %	78 %	78 %
80	0.55	89 %	96 %	86 %	89,60 %	89 %	89 %
90	0.63	100 %	100 %	100 %	100 %	100 %	100 %
100	0.7	110 %	104 %	114 %	109,60 %	110 %	110 %


Figuren viser en typisk pneumatisk motormoment- og effektkurve ved to forskjellige lufttrykk. Hastigheten, dreiemomentet og kraften til motoren avtar når lufttrykket synker.	Figuren viser dreiemoment- og hastighetskurvene til den pneumatiske motoren under to forskjellige lufttrykk. Hastigheten og dreiemomentet til motoren avtar når lufttrykket synker. Dreiemomentet avtar betraktelig, mens motorhastigheten avtar noe ettersom trykket avtar.

Pneumatisk talje		Enhet	HQ25-2	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
	Lufttrykk	Mpa	0.6
	Laste	Tonn	25	30	37	50	75	100
	ENntall kjeder	rot	2	2	3	4	3	4
	Motorens utgangseffekt	KW	6.3	6.3	6.3	6.3	9	9
	Løftehøyde	M	Standardhøyden er 3 meter
	Løftehastighet for full last	Meter/miutt	1.2	1	0.7	0.7	0.55	0.4
	Løftehastighet uten last	Meter/minutt	2.4	2.3	1.7	1.2	1.3	1
	Full last nedstigningshastighet	Meter/minutt	2.6	2.8	2	1.5	1.2	1
	Fullast gassforbruk - økt	m³/min	6.5	6.5	6.5	4	7.6	7.6
	Fullast gassforbruk - ned	m³/min	5.5	5.5	5.5	5.5	6	6
	Kjedestørrelse	mm	22*66	22*66	22*66	22*66	32*90	32*90
	Kjedevekt	kg/m	12.2	12.2	12.2	12.2	21.3	21.3
	Standardvekt (3m løftehøyde)	kg	510	520	860	935	1750	1800
	Kontroller luftrørlengde	m	Standard lengde er 3 meter
	Fulllaststøy - økt	DB	78	78	78	78	78	78
	Fulllaststøy - ned	DB	82	82	82	82	85	85
	Trachea-kobling	in	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	Luftrørstørrelse (indre diameter)	mm	35	35	35	35	35	35

Vandrende bil	Motorkraft	kw	3	3	3	3
	Nominell lastehastighet	m/min	5	3	3	3
	Motorens luftforbruk	m/mim	2.5	2.5	2.5	2.5
	Trachea-kobling	in	G3/4	G3/4	G3/4	G3/4
	Luftrørstørrelse (indre diameter)	mm	19	19	19	19
	Vekt (vogn)	kg	136	136*2	136*2	247*2

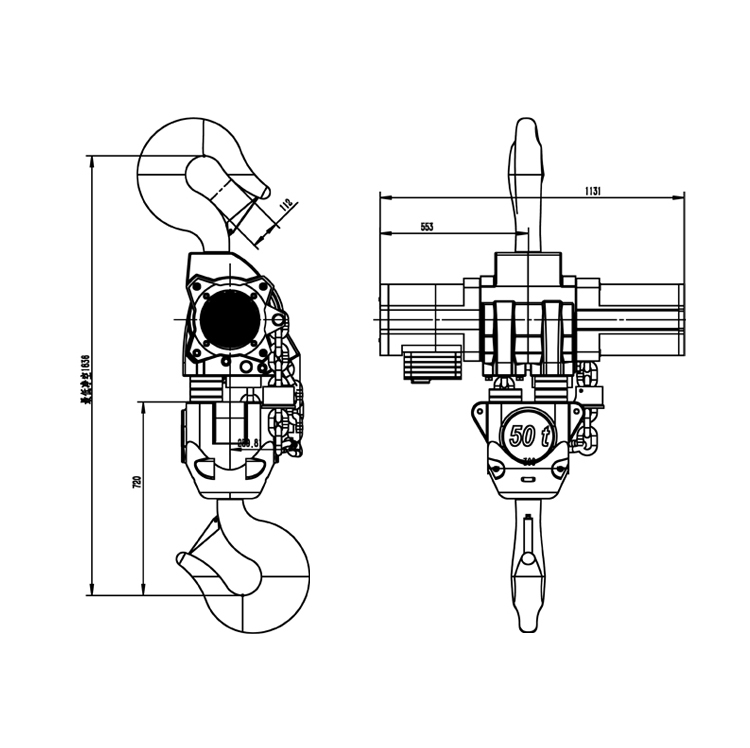

Modell	Enhet	HQ25-3	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
A	mm	1370	1370	1610	1610	2535	2610
B	mm	900	900	955	955	1535	1535
C	mm	450	450	535	535	820	820
D	mm	445	445	445	445	600	600
E	mm	270	270	270	270	405	365
F	mm	310	310	350	350	450	450
H1 Minimum klaring	mm	1260	1260	1485	1485	1935	1935
H2	mm	825	825	950	950	1250	1250
Φa	mm	126	126	120	120	315	355
Φb	mm	126	126	120	120	315	355
N	mm	113	113	122	122	250	280
