HQ Gaston mining pneumatisk talje

HQ Gaston Mining Pneumatic Hoist tar i bruk et høyeffektivt pneumatisk drivsystem for å sikre at det fortsatt kan opprettholde stabil drift i komplekse og foranderlige gruvemiljøer. Enten det er løfting av tung last eller rask transport, kan det enkelt håndteres, noe som i stor grad forbedrer effektiviteten til gruvedrift. HQ Gaston Mining Pneumatic Hoist er utstyrt med flere sikkerhetsbeskyttelsesanordninger, som overbelastningsbeskyttelse, grensebeskyttelse, etc., for å sikre at potensielle sikkerhetsfarer kan oppdages og håndteres i tide under operasjonen og for å beskytte den personlige sikkerheten til arbeidere. HQ Gaston Mining Pneumatic Hoist tilbyr tilpasningsevne og allsidighet. Den er egnet for ulike komplekse og foranderlige gruvemiljøer og kan opprettholde stabil drift uavhengig av tøffe forhold som høy temperatur, høy luftfuktighet eller støv. Samtidig kan den også konfigureres og tilpasses fleksibelt i henhold til de spesifikke behovene til gruvedrift for å møte ulike håndterings- og løftebehov.

Få et tilbud

Detaljerte parametere

Ytelseskarakteristikker til luftløfter

Lufttrykk (PSI)	Lufttrykk (Mpa)	Maksimal effekt (HP)	Fri hastighet (rpm)	Hastighet ved maksimal effekt (rpm)	Dreiemoment ved maksimal effekt (NM)	Luftforbruk ved maksimal effekt (m ³ /min)	Stopp moment og start moment (NM)
40	0.28	45 %	80 %	30 %	37,50 %	45 %	45 %
50	0.35	56 %	84 %	44 %	52,40 %	56 %	56 %
60	0.4	67 %	88 %	58 %	65,90 %	67 %	67 %
70	0.48	78 %	92 %	72 %	78,30 %	78 %	78 %
80	0.55	89 %	96 %	86 %	89,60 %	89 %	89 %
90	0.63	100 %	100 %	100 %	100 %	100 %	100 %
100	0.7	110 %	104 %	114 %	109,60 %	110 %	110 %


Figuren viser en typisk pneumatisk motormoment- og effektkurve ved to forskjellige lufttrykk. Motorhastigheten, dreiemomentet og effekten avtar når lufttrykket synker.	Figuren viser dreiemoment- og hastighetskurvene til den pneumatiske motoren under to forskjellige lufttrykk. Hastigheten og dreiemomentet til motoren avtar når lufttrykket synker. Dreiemomentet avtar betraktelig, mens motorhastigheten avtar noe ettersom trykket avtar.

Ytelseskurvegraf

Teknisk datablad

Pneumatisk talje	Mold	Enhet	HQ2-2		HQ3-1		HQ3-2		HQ6-2		HQ10-2
	Lufttrykk	Mpa	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6
	Laste	(tonn)	2		3		3		6		10
	ENntall kjeder	rot	2		1		2		2		2
	Motorens utgangseffekt	(KW)	1.5	2	1.8	3.5	1.5	2	1.8	3.5	1.8	3.5
	Løftehøyde	(M)	Standardhøyden er 3 meter
	Fulllastløfting høy hastighet	(m/min)	2.5	2.7	2.5	5	2	2.5	1.2	2.5	0.8	1.5
	Full last nedstigningshastighet	(m/min)	5	5.5	7.5	11	8	11	3.5	5.5	2.5	3.5
	Full last gassforbruk·Øk	(m³/min)	0.7	1.2	2	4	1.8	2.6	2	4	2	4
	Kjedestørrelse	(mm)	9*27		13*36		9*27		13*36		16*45
	Vekten til ballasten	KG/M	1.8		3.8		1.8		3.8		5.8
	Standard vekt (3m løftehøyde)	(KG)	38		86		68		98		115
	Kontroller luftrørlengde	(m)	Standard lengde er 3 meter
	Fulllaststøynivå	(db)	74	78	74	78	74	78	74	78	74	78
	Trachea-kobling	(i)	G3/4		G3/4		G3/4		G3/4		G3/4
	Luftrørstørrelse (indre diameter)	(mm)	14		19		19		19		19
Vandrende bil	Motorkraft	(KW)	0.25		0.25		0.25		2		2
	Full lasthastighet	(m/min)	13		13		13		10		10
	Motorens luftforbruk	(m³/min)	0.45		0.25		0.25		2		2
	Trachea-kobling	(i)	G1/2		G3/4		G1/2		G3/4		G3/4
	Luftrørstørrelse (indre diameter)	(mm)	13		13		13		19		19
	Vekt (vogn)	(KG)	40		75		49		75		89

Dimensjoner

Modelll	Enhet	HQ1.5-1	HQ2-2	HQ3-1	HQ3-2	HQ6-2	HQ10-2
EN	mm	690	556	905	690	905	1050
EN1	mm	608	585	885	608	885	960
B	mm	436	35	539	436	539	558
C	mm	202	146	246.5	202	246.5	256
D	mm	176	185	220	176	220	256
E	mm	100	140	146	100	146	128
F	mm	150	385	158	150	158	205
J	mm	90	65	120	90	120	135
K	mm	26.5	26	38	26.5	38	49
H1 minste klaring	mm	659	500	807	659	807	969
H2	mm	439	338	548	439	548	652
H3	mm	597	528	768	597	768	860
φa	mm	53	48	69	53	69	55
φb	mm	53	48	69	53	69	55
φc	mm	28	28	33	28	33	36

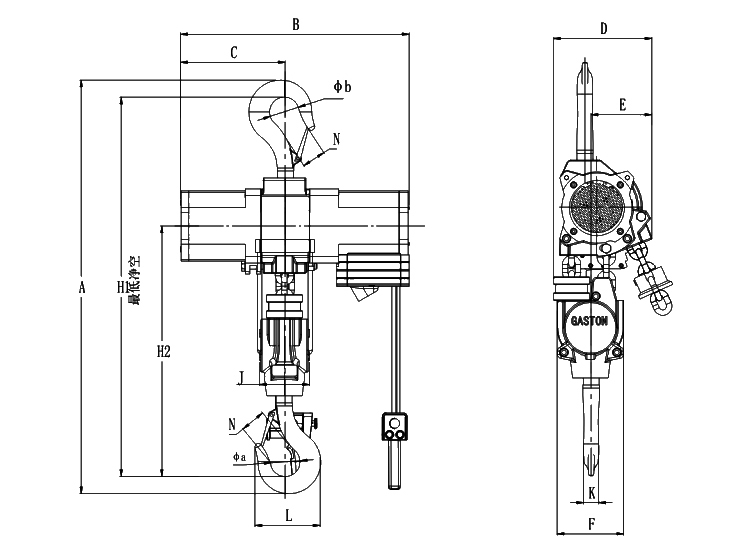

Model	Enhet	HQ16-3	HQ20-4	HQ30-2	HQ50-4	HQ75-3	HQ100-4
A	mm	1350	1195	1370	1610	2535	2610
B	mm	558	559	900	955	1535	1535
C	mm	246.5	247	450	530	820	820
D	mm	386	472	445	445	600	600
E	mm	195	127	270	270	405	365
F	mm	262	365	310	350	450	450
H1 minste klaring	mm	1163	1117	1260	1485	1935	1935
H2	mm	675	630	825	950	1250	1250
φa	mm	95	102	126	120	315	355
φb	mm	95	102	126	120	315	355
N	mm	88	95	113	122	250	280

Pneumatisk talje	HQ2-2	HQ3-2	HQ6-2	HQ10-2	HQ16-3	HQ20-4
Vandrende bil	QDC-2	QDC-3	QDC-6	QDC-10	QDC-16	QDC-20
A	325	340	400	496	496	675
B	125	140	155	186	186	270
b Løpesporbreddeområde	80-120	110-150	200-250	200-250	200-250	250-300
bm	168	235	330	350	375	375
C	218	250	290	364	364	490
D	110	120	135	166	166	240
E	45	68	53	144	147	157
F	210	290	322	358.5	358.5	313
G	145	176	256	256	386	472
H Minimum klaring	615	626	973	973	980	1270
h	120	130	140	140	166	250
J	90	93	118	135	200	120
K	26	30	36	49	60	72
L	169	232.5	293	303	295	293
M	146	203.5	249	256	245	247
N	33	35	48	66	88	95
P	140	146	142.7	128	195	127
Φ	48	53	69	71	95	102
